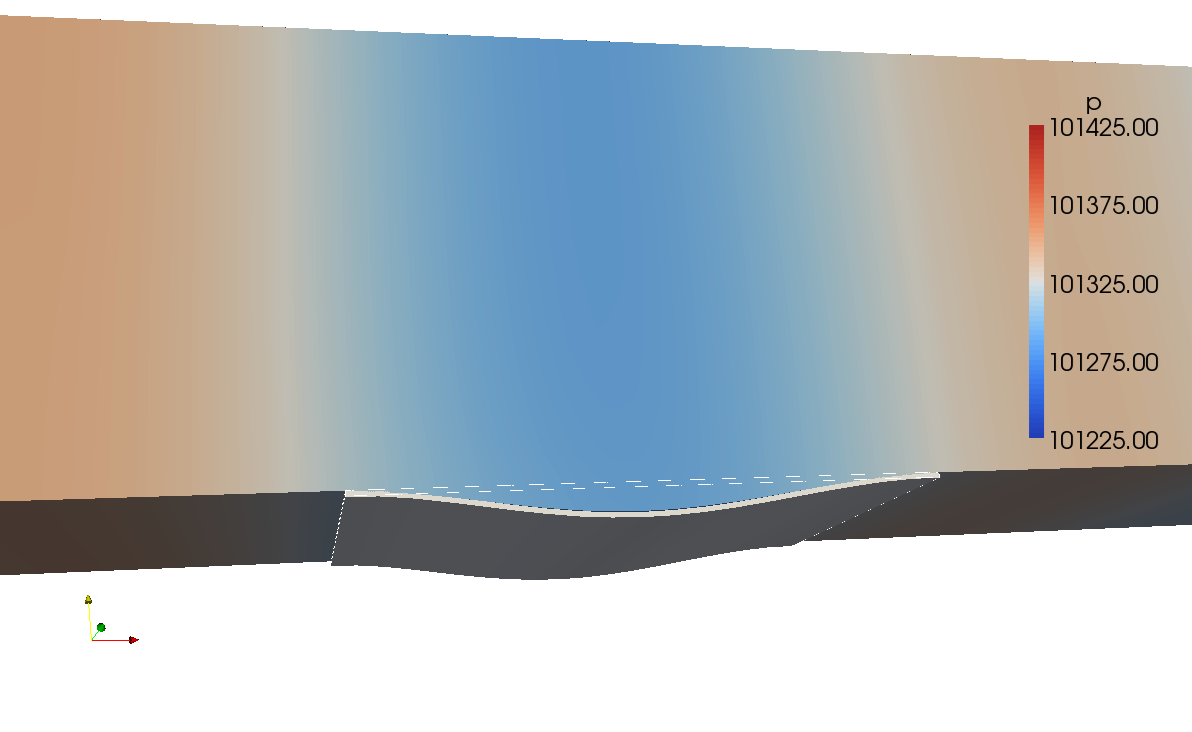

Bilden visar hur tryckvågorna rör sig över en platta samtidigt som plattan och fluiddomänen deformeras.

FSI ett viktigt fenomen vid materialval, utmattning eller strukturell verifiering

Fluid-structure interaction, (FSI) är interaktionen av en deformerbar struktur eller flöde som antigen omger eller flödar inuti en struktur. Fluiden kan excitera tryck eller temperatur som på olika sätt påverkar strukturen. Om strukturen påverkar fluiden tillbaka så att ny hastighet och tryckfält erhålles kallas det 2-way FSI.

FSI är ett viktigt fenomen för bättre förståelse inom flera ingenjörstekniska lösningar idag, såsom materialval, utmattning eller strukturell verifiering. Bilden visar hur tryckvågorna rör sig över en platta samtidigt som plattan och fluiddomänen deformeras. Plattan har relativt stor nedböjning när ett undertryck passerar över den.

TÜV NORD kan FSI

TÜV NORD har varit involverade i många projekt som har inneburit olika FSI-beräkningar. Vid strukturell verifiering av svenska kärnkraftverk kan det vara intressant att titta på samverkan av reaktortankens inre delar och reaktorkylflöde vid något av dimensionerande fall som till exempel akumulatorbrott. Granskningsarbete av beräkningar (FSI-analys) sträcker sig från detaljkontroller av originaldokument och ritningar till koppling av beräkningar och resultatet från de kommersiella verktyg såsom Adina eller Ansys med Fluent.

Kontakta Per!

Behöver du hjälp inom tekniska frågor gällande kärnteknik. Kontakta mig så hjälper jag dig inom kort!

Per LöfqvistTekniskt Ansvarig Kärnteknik
Per har mångårig erfarenhet från kärnkraftsbranschen. Har främst jobbat med strukturell verifiering, via hållfasthetsanalyser, brottmekanik och konstruktionsförutsättningar
